1000nm datorkontroll torsionstestmaskin

Introduktion av utrustning:

The test system adopts mature dynamic electro-hydraulic servo control and test technology, and is designed and manufactured by means of unitized, standardized and modular design, thus greatly improving the stability and reliability of the system. The key units and components of the system are manufactured using today's international advanced technology.

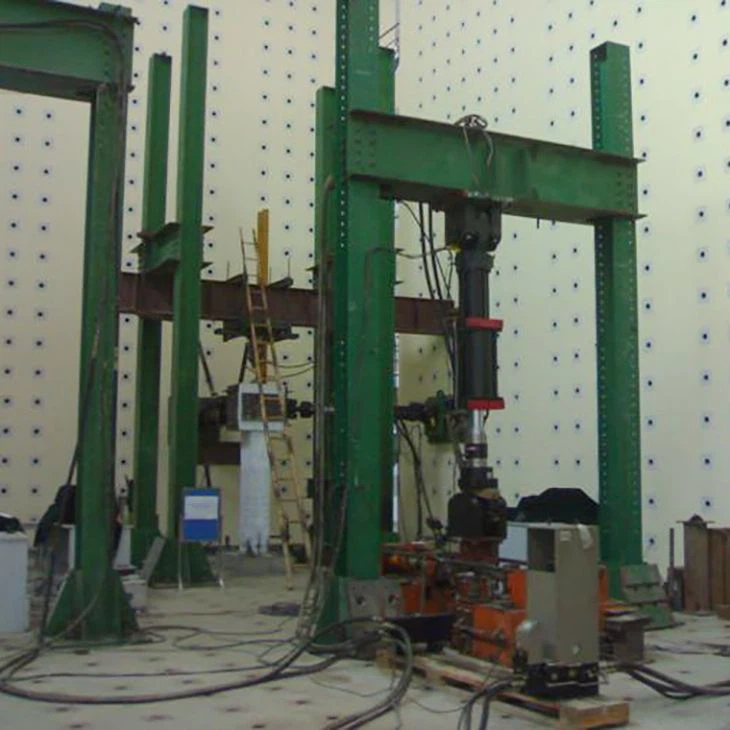

Det flerkanaliga elektro-hydrauliska servo-trötthetstestsystemet används huvudsakligen för testning av stora armerade betongkonstruktioner och stålkonstruktioner som att bygga konstruktionsmedlemmar, ramar, balkar, kolumner och noder, testning av armerad betongförtryckta medlemmar som förspända balkar, kolumner och ramar och trötthetsprestanda. Elektro-hydrauliska servo-ställdon, en konstant tryckservo-pumpstation, en uppsättning flerkanaliga servokontroller, testprogramvara, rörledningar och en uppsättning laddningsramar . Testsystemet är flexibelt i användning . Det kan samtidigt utföra koordinerade belastningstest av mer än två channels av Actuators, såväl som engångsbelastning kan det samtidigt utföra koordinerade belastningstest av mer än två channels av Actuators, så att en enda-channeläger kan samtidigt utföra koordinerade belastningstest av mer än två channels av Actuators, såväl som en enda-channelast Test . Hjälputrustningen kan konfigureras enligt testbehovet för att utföra trötthetsbelastningstester av olika strukturella delar .

Det flerkanals helt-digitala styrsystemet kan samtidigt kontrollera fyra ställdon för att slutföra synkron och asynkron belastning och kan kontrollera den samordnade belastningen av de fyra ställdon för kvalitetsinspektion; Kontrollläge: Belastning, förskjutning och olika kontrolllägen kan växlas utan påverkan; Det analoga utgångsgränssnittet med fyra-kanalsparametrar kan mata ut belastnings- och förskjutningssignaler synkront till datainsamlingssystem såsom stammätare .

Hela dörrramens struktur antas, och stöd- och lastpunkterna har olika strukturella former, som samtidigt kan realisera multi-punkt och multidirektionell spänning och tryckbelastning .

(2) ± 100 kN -trötthetsklassificeringsservot Servo Actuators ---2.

(3) Minsta flödet är 400 L ---1 Set .

(4) 200 L oljeseparator ---2 uppsättningar

(5) För vertikal belastning av två kolonnram ----1 set

(6) L konsol för horisontell belastning -----2 uppsättningar

(7) Frammonteringsbasplatta (med longitudinella och tvärgående t-slots) --- 1 set

(8) Högtryck oljerör --- 1 set

(9) Ge 4 Channel 2 Statistical Controller och relaterad programvara, inklusive två analoga ingångsenheter --- 1

(10) Kyltorn och kylpipeline ----1 set

(11) 3KVA UPS oavbruten strömförsörjning

(12) American Celtron Force Sensor ----2 250 KN och 100KN vardera

(13) American Moog Servo Valve ---4

(14) AMT högprecisionsförskjutningssensorer ---4.

(15) Ge ett fönster 10 st, 64- bit, 8 GB RAM, 1 TB hårddisk, PC med kringutrustning, skrivare och dedikerad kontrollprogramvara och analysprogramvara .



2) GB/T 16825.1-2008 "Inspektion av statisk uniaxial testmaskin Del 1: Inspektion och kalibrering av kraftmätningssystem för spänning och (eller) kompressionstestmaskin"

3) GB/T 16826-2008 "Elektro-hydraulisk servo Universal Testing Machine"

4) JB/T 8612-1997 "Elektro-hydraulisk servo Universal Testing Machine"

5) JB 9397-2002 "Tekniska förhållanden för spänning och kompressionsutmattningstestmaskin"

6) GB/T 3075-2008 "Metall Axial trötthetstestmetod"

7) GB/T 15248-2008 "Axial Equal Amplitude Low Cycle Trötthetstestmetod för metallmaterial"



LALL-DIGITAL STILT-LOOP CONTROL, kan samla signaler godtyckligt för all-digital PID-kontroll . stängd slingkontrollfrekvens upp till 5 kHz;

l Direkt integrerad Servo Valve Drive -enhet (två eller tre nivåer av servoventildrivning kan användas);

l Inbyggd signalgenerator Frekvensområde: 0.001-500 Hz, frekvensupplösning: 0,001Hz;

L Kontrollvågform: Sinvåg, triangelvåg, fyrkantig våg, rampvåg, sågtandvåg, slumpmässig våg, fri våg och kan inse den kombinerade utgången från olika vågformer .

Lcontrol-läge: kraft, förskjutning, deformation PID stängd slingkontroll och kan uppnå smidig och ostörd växling av alla kontrollläge;

Systemet har funktioner som sensorkalibrering och noll återställning;

l Inse höghastighetsdatakommunikation med dator via Ethernet-kort;

LHAVE perfekta hydrauliska kontrollfunktioner, såsom: Kontrollpumpstation på/av, högt/lågt tryckomkoppling, etc. .;

Lprovide En mängd gränssnittskort för att matcha med olika sensorer och enhetsenheter .

4 . 2 Programvarusystem.

Programvarusystemet är ett mainstream flerkanals dynamiskt testsystem . eftersom programvaran täcker ett brett utbud av teststandarder, flexibel användning och bekväm och snabb dataimport och export är det särskilt lämpligt för användning av olika vetenskapliga forskningsinstitutioner . Huvudfunktioner är:

Laserade på Win7/10 -arbetsplattformutveckling;

Lintegrate olika dynamiska testfunktioner och en .

Den testvågformkombinationen av vilken funktion som helst kan definieras för att bilda testspektrumet och testprocessen, och testmaskinen kan styras för att slutföra det dynamiska trötthetstestet för olika komplexa funktioner .

LDATA -förvärv, teststeg, datalagring, testskydd och andra funktioner kan programmeras i form av händelser för att hjälpa användare att slutföra testoperationerna för olika komplexa funktioner .



2. Testkraftsmätningsområde: 2.0KN -100 KN (1%-100%fs)

3. Testkraft Upplösningskod: 1/180000

4. Testkraft som indikerar värdenoggrannhet: inom ± 0,5%

5. Förskjutningsmätningsområde: 0-150 (± 75) (mm)

6. Förskjutningsmätningskomponent: 0,001mm

7. Det relativa felet med förskjutningsmätning som indikerar värde är inom ± 0,5%

8. Det relativa felet i deformationsmätningen som indikerar värdet är inom ± 0,5%

9. Förvärvsfrekvens: 0.01-100 Hz

10. Standardtestfrekvens: 0.01-25 Hz (vanligt använt 8Hz) förskjutningsamplitud ± 1 mm

11. Testvågform: sinusvåg, triangelvåg, fyrkantig våg, kombinerad våg osv. .

12. Kontrollläge: lastkontroll, förskjutningskontroll, deformationskontroll, olika kontrolllägen kan uppnå smidig omkoppling .

13. kraft koaxialitet: mindre än eller lika med 0,5%

14. Konstant tryck Servo Pump Station: Flow 40L/MIN, 21MPA

15. MOTOR POWER: 22KW
